A vzporedna cev z dvojnim vijakomdrži dva vijaka s konstantnim premerom drug ob drugem v izvrtini v obliki osmice. Vijaki se obračajo skupaj in potiskajo material naprej tako, da ga ujamejo med letve, namesto da ga vlečejo po steni, kot to počne en sam vijak. Dve izbiri zasnove odločata o tem, kaj stroj zmore: smer vrtenja (sovrtenje ali nasprotno vrtenje) in kako globoko se vijaki zaskočijo (v celoti, delno ali sploh ne). Pridobite ti dve pravi in enake spojine strojne opreme, zračnike ali ekstrudirane trde PVC.
Vprašajte tri dobavitelje, kaj je vzporedni dvojni vijak in dobili boste tri nejasne odgovore o "dveh vijakih namesto enega." To ga podcenjuje. Dvojna razporeditev spremeni način premikanja materiala skozi stroj in ta ena sama mehanska razlika je razlog, zakaj dvojni vijaki opravijo naloge, ki jih en sam vijak ne more.
Ta vodnik pokriva mehaniko, dve klasifikacijski osi, ki odločata o zmogljivosti, dejanske specifikacije materiala in velikost. Za širšo sliko komponent glejte našovodilo za vijak ekstrudorja.
Kaj je vzporedna dvojna vijačna cev?

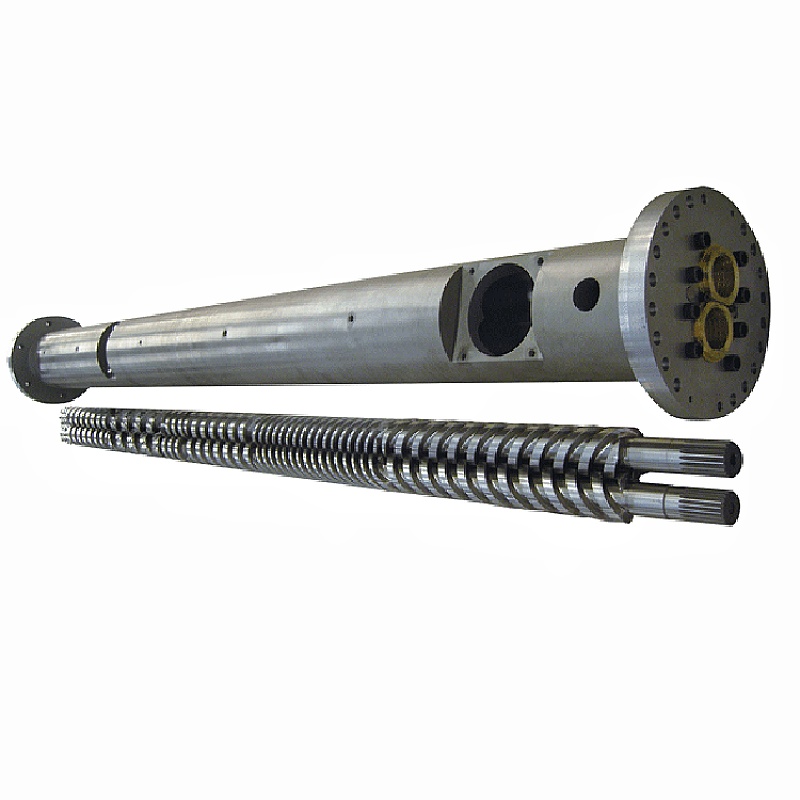

Vzporedni dvojni vijačni valj je plastifikacijska enota dvopolžnega ekstruderja. Ima dva dela, ki delujeta kot en sistem: cev z dvema prekrivajočima se izvrtinama, strojno vdelanima v prečni prerez v obliki osmice, in dva vijaka, ki se nahajata v teh izvrtinah.
Vzporednopomeni, da vijaki ohranjajo enak premer od podajalnega do izpustnega konca. Izvrtina ostane enake velikosti po vsej dolžini. To je odločilna razlika od stožčastega dvojčka, kjer se oba vijaka in izvrtina zožita navzdol proti matrici.
Vzporedna oblika daje oblikovalcu konstanten presek za delo po celotni dolžini, zaradi česar je enostavno sestaviti dolge stroje s prostorom za sekcije mešanja, odzračevanja in mešanja. Primerjava med obema oblikama je zajeta v našemstožčasto proti vzporednemu vodilu.
Kako deluje cev z vzporednim dvojnim vijakom, korak za korakom
- Hranjenje.Material pade v dovodno grlo in pristane na obeh vijakih hkrati. Dvojni vijaki sprejmejo prah, kosmiče in neenakomerno krmo, ki jih en sam vijak s težavo prime.
- Prenašanje.Vijaki se vrtijo in letenje enega vijaka obriše kanal drugega. Material se med leti ujame v komore v obliki črke C in mehansko potisne naprej.
- Taljenje.Grelniki sodov zagotavljajo del toplote. Ostalo nastane zaradi strižnega dela, saj se material obdeluje v ozki reži, kjer se vijaki prekrivajo, kar je najbolj intenzivno območje v stroju.
- Mešanje.Vsaka rotacija razdeli, zloži in ponovno združi tok taline. Ta ponavljajoča se delitev je tisto, kar enakomerno razprši polnila, pigmente in dodatke.
- Prezračevanje.Na ventiliranem sodu se kanal poglobi na odprtini za ventilacijo, tako da tlak pade skoraj na nič. Tam uhajajo vlaga in hlapne snovi, pogosto pod vakuumom.
- Črpanje in merjenje.Zadnji del ustvarja pritisk in dovaja enakomerno talino v matrico ali peletizer.
Ko-rotacija proti nasprotni rotaciji: Dve smeri, dve nalogi
Vijaki se lahko vrtijo v isto ali nasprotno smer. Ta ena izbira popolnoma spremeni značaj stroja.
| Ko-rotacijski | Nasprotno vrtenje | |
|---|---|---|
| Smer vijaka | Oba vijaka se vrtita na enak način | Vijaki se vrtijo v nasprotnih smereh |
| Materialna pot | Sledi osmica okoli obeh vijakov | Stisnjen skozi zarezo med vijaki |
| striženje | Visoka in nastavljiva z vijačnimi elementi | Nižji in nežnejši do materiala |
| Hitrost vijaka | visoko | Nižje |
| Povečanje pritiska | Zmerno | Močan in stabilen |
| Najboljši pri | Sestavljanje, masterbatch, reaktivna ekstruzija, polnjene spojine | Trdna PVC cev in profil, toplotno občutljiv material |
Ko-rotacijskivijaki so orodje za mešanje. Visoko striženje in visoka hitrost temeljito razpršita steklena vlakna, pigment in aditiv, kar je točno tisto, kar potrebuje modificirana zmes.
Nasprotno vrtenjevijaki delujejo kot črpalka s prostornino. Stiska med njima prenaša material naprej pod močnim pritiskom pri nizkem strigu, in to je tisto, kar zahteva tog PVC, saj se PVC razgradi, ko ga močno strižete. Našnasproti vrteči se vzporedni dvojni vijačni sodismo zgrajeni za to dolžnost in kemija za tem je v našemPVC vijačno vodilo.
Popolnoma, delno ali brez mreženja: osi, ki jih večina vodil preskoči
Smer vrtenja je le polovica klasifikacije. Druga os je, kako globoko se dva vijaka zatakneta drug v drugega, in večina vodnikov tega nikoli ne omenja.
Naši vzporedni dvojni vijaki so na voljo v treh vrstah mreže:popolnoma zamreženo, delno zamreženo in brez zamreževanja. Razlika je v tem, kako daleč sega letvica enega vijaka v kanal drugega.
- Popolnoma zapletena.Let enega vijaka doseže koren drugega in pusti majhno vrzel. To je najpogostejša vrsta pri iztiskanju plastike, saj tesen odmik omogoča odlično striženje in mešanje ter čisti kanale, ko se vijaki vrtijo.
- Delno mrežasto.Vijaki se prekrivajo, vendar manj globoko. Prenos ostane pozitiven, medtem ko strig pada, kar ustreza materialu, ki ne prenese agresivne obdelave.
- Brez zapletov.Vijaki sedijo drug ob drugem brez zaskoka. Stroj se obnaša bližje dvema enojnima vijakoma v enem sodu, z najnežnejšim ravnanjem in najmanj pozitivnim transportom.
Praktičen zaključek je, da sam "dvojni vijak" ne opisuje stroja. Popolnoma zapleteno in nasprotno vrtenje je drugačno orodje od popolnoma zapletenega in so-rotacijskega in oboje se razlikuje od razporeditve brez zamreževanja. Ko določite nadomestni komplet, se mora vrsta mreže ujemati s strojem, ki ga imate.
Zakaj dvojni vijaki prenašajo drugače kot enojni vijaki
En sam vijak je vlečna črpalka. Zanaša se na trenje: material se mora oprijeti stene cevi bolj kot na vijak ali pa se preprosto vrti na mestu, namesto da bi se premikal naprej.
Ta odvisnost povzroča resne težave. Praški, kosmiči in spolzka krma ali krma z nizkim trenjem se ne oprijemajo dobro, zato se vijak dvigne ali strada. Rezultat se nato razlikuje glede na to, kako dobro se material tisti dan oprijema.
Dvojni vijaki sporočajo pozitivno. Let enega vijaka pometa kanal drugega, tako da se material mehansko potiska ne glede na to, ali se oprime stene ali ne. Izhod ostane stabilnejši in podajanje, ki premaga en sam vijak, gre brez pritožb.
Tudi zato dvojni vijaki prevladujejo pri mešanju in delu s PVC prahom. Celotna primerjava je v našemvodilo z enim vijakom ali z dvojnim vijakom.
Iz česa je izdelana cev z vzporednim dvojnim vijakom
Osnovno jeklo nosi mehansko obremenitev. Površina na vrhu prevzame obrabo. Tukaj so specifikacije, po katerih izdelujemo naše komplete vzporednih dvojnih vijakov.
| Specifikacija | Vrednost |
|---|---|
| Osnovni material | 38CrMoAlA |
| Trdota toplotne obdelave | HB260–320 |
| Trdota nitriranja | HV950–1000 |
| Globina nitriranja | 0,50–0,70 mm |
| Krhkost pri nitriranju | Ocena 1 ali boljša |
| Hrapavost površine | Ra0,4 |
| Ravnost vijaka | 0,015 mm |
| Kromirana trdota | HV950 ali višje |
| Debelina kroma | 0,05–0,10 mm |
| Bimetalna trdota | HRC60–65 |
| Bimetalna globina | 2,0–3,0 mm |
Dve številki v tej tabeli si zaslužita pozornost, ko primerjate citate.Ravnost vijaka pri 0,015 mmodloča, ali vijaki delujejo pravilno v izvrtini v obliki osmice, upognjen vijak pa obrabi eno stran izvrtine in uniči tudi svojo zamenjavo.Krhkost pri nitriranjuje preverjanje kakovosti, ki ga večina dobaviteljev nikoli ne objavi: trdo ohišje, ki se pod obremenitvijo krhko odkruši, namesto da bi bilo odporno proti obrabi.
Poleg standardne konstrukcije prilagajamo jeklo za vročo obdelavo, hladno obdelano jeklo, hitrorezno jeklo, prašno jeklo HIP in zlitine PTA. Kadar je krma abrazivna ali korozivna, bimetalna pot nadomesti nitriranje in našbimetalno ali nitrirano vodilokritje, ko se plača.
Dimenzioniranje: premer, L/D in izhod
Premer vijaka določa pretok. L/D nastavi, koliko prostora ima naprava za taljenje, mešanje in odzračevanje na poti. Tu so naši pogosto uporabljeni vzporedni modeli z dvojnim vijakom z objavljenimi izhodnimi vrednostmi na PVC.
| Model | Premer vijaka (mm) | L/D | Izhod PVC (kg/h) | Hitrost vijaka (rpm) | Motor (kW) |
|---|---|---|---|---|---|
| NHY75 | 75 | 26–36 | 220–350 | 45 | 45 |
| NHY90 | 90 | 26–36 | 280–460 | 45 | 55 |
| NHY110 | 110 | 26–36 | 350–650 | 45 | 75 |
| NHY120 | 120 | 26–36 | 500–800 | 45 | 110 |
| NHY130 | 130 | 26–36 | 680–1000 | 45 | 132 |
Preberite vzorec in ne samo vrstic. Izhodna moč približno sledi premeru, moč motorja pa narašča z njo, ker potiskanje več materiala skozi zahteva večji navor. Pas L/D ostaja enak v celotnem obsegu, saj je razmerje izbira oblikovanja in ne posledica velikosti.
Zunaj teh modelov izdelujemo vzporedne vijake od 45 mm do 150 mm, z L/D od 32:1 do 38:1 na naših kompletih PVC cevi ali prilagojenih vaši liniji. Kaj L/D dejansko kupi, je zajeto v našem vodniku po razmerju L/D, celoten obseg pa je na našemstran z vzporednim dvojnim vijakom.
Kaj vzporedni dvojni vijaki dejansko proizvajajo
Štiri družine aplikacij pokrivajo večino tega, kar počnejo ti stroji, in potekajo od surovine do končnega izdelka.
Modifikacija in mešanje plastike
Najbolj značilna aplikacija. Močna moč striženja in razprševanja omogoča, da se osnovni polimer, kot je PP, PE ali ABS, enakomerno zmeša s steklenimi vlakni, ogljikovimi vlakni, zaviralci gorenja in antioksidanti. To proizvaja ojačane, ognjevarne ali prevodne vrste, kot je PP, ojačan s steklenimi vlakni, ki se uporablja v avtomobilskih delih, in ognjevarni ABS, ki se uporablja v elektroniki.
Barvna in funkcionalna masterbatch
Pigmenti z visoko koncentracijo, barvila ali funkcionalni dodatki so vmešani v nosilno smolo, nato ekstrudirani in peletirani. To proizvaja barvno masterbatch za barvanje ali funkcionalno masterbatch, kot sta antistatična in antibakterijska. Dvojni vijaki rešujejo problem neenakomernega mešanja, ki omejuje enojne vijake pri tem delu.
Ekstruzijsko oblikovanje
Cevi, profili, plošče in folije. Dvojni vijaki so še posebej primerni za polimere z visoko viskoznostjo, ki jih je težko plastificirati, kot sta PVC in PC. PVC drenažna cev, vratni in okenski profil ter plošča PC so odvisni od enakomerne plastifikacije, ki jo zagotavlja dvojni vijak, kar preprečuje napake na izdelku. NašPVC cevi vzporedni vijačni sodicev za vodo in odtočno cev, električni vod in zaščitna cev.
Predelava reciklirane plastike
Odpadni PP in PE gredo skozi striženje in segrevanje, ki odstrani nečistoče, razbremeni napetost in ponovno plastificira material za peletiranje. Reciklirana krma je nedosledna in pogosto onesnažena, kar je natanko takšna vrsta materiala, ki jo prenaša pozitiven transport.
Kako ugotoviti, kdaj je treba zamenjati komplet vzporednih dvojnih vijakov
Obraba dvojnega vijaka se vsakič pojavi na istih mestih in stroj vam sporoči, preden so deli očitno slabi.
- Izhod padepri enaki hitrosti vijaka. Zaradi obrabljene zračnosti talina zdrsne nazaj, namesto da bi se premaknila naprej.
- Kakovost mešanja pade.Barvne proge ali neenakomerna porazdelitev polnila pomenijo, da se vijaki medsebojno ne brišejo več pravilno.
- Obremenitev motorja naraščapri konstantnem izhodu, kar kaže na vlečenje, neusklajenost ali zmanjšano gradbeno odpornost materiala.
- Odmiki kakovosti površinena končnem izdelku, pogosto prva stvar, ki jo opazi oddelek za kakovost.
Potrdite z instrumenti in ne z vtisi. Izmerite OD in ID izvrtine glede na gradbeno risbo ter preverite medsebojno razdaljo, ki je edinstvena za dvojne vijake in jo je enostavno spregledati.
Zakaj delati z Nanhaiyo
Nanhaiya izdeluje vijake in sode že več kot dvajset let in služi več kot 500 strankam po vsem svetu. Našvrsto vzporednih dvojnih vijakovzajema mešanje, granulacijo, penjenje PS, aluminijasto-plastične plošče, gumo in plastiko ter PVC cevi, v sorotacijskih in nasprotno vrtečih konfiguracijah.
Vsak komplet je strojno obdelan iz 38CrMoAlA in dokončan v skladu s specifikacijami v zgornji tabeli, s strogim nadzorom tolerance in testiranjem dinamičnega ravnotežja pred pošiljanjem. Naši kompleti so izdelani tako, da ustrezajo glavnim blagovnim znamkam ekstruderjev, vključno s KraussMaffei, Cincinnati in Jwell, vaši liniji pa prilagodimo profil vijaka, kompresijsko razmerje, prezračevalno zasnovo in ogrevalne cone.
Pred ponudbo naši inženirji skupaj z vami pregledajo parametre: premer, razmerje stranic, globino utora vijaka in izbiro materiala. Ponudba zajema izdelek, pošiljanje in pričakovane stroške vzdrževanja ter prispe do vas v 12 urah. Po dostavi naši tehniki podpirajo namestitev in zagon, poprodajne težave pa dobijo odgovor v 24 urah.
Potrebujete komplet vzporednih dvojnih vijakov, vgrajen v vaš stroj? Pošljite svoj model, risbo ali obrabljen vzorec in material, ki ga uporabljate. Ponudimo v roku 12 ur.
Pridobite ponudbo za dvojni vijakPogosto zastavljena vprašanja
Kaj je vzporedna dvojna vijačna cev?
Je plastifikacijska enota dvopolžnega ekstruderja: sod z dvema prekrivajočima se izvrtinama, ki tvorita presek v obliki osmice, drži dva polža s konstantnim premerom. Vijaki mehansko prenašajo material naprej tako, da ga ujamejo med svojima letvema, namesto da bi se zanašali na trenje ob steno cevi.
Kako deluje vzporedna cev z dvojnim vijakom?
Material pade na oba vijaka na dovodnem grlu. Ko se vijaki vrtijo, letenje enega obriše kanal drugega, ujame material in ga potisne naprej. Grelniki cevi in striženje v območju prekrivanja jo stopijo, vsaka rotacija razdeli in ponovno združi talino, da jo premeša, zadnji del pa ustvari pritisk za dovajanje matrice.
Kakšna je razlika med sovrtečim in nasprotno vrtljivim?
Vijaki, ki se vrtijo skupaj, se vrtijo na enak način in zagotavljajo visok strig pri visoki hitrosti, kar ustreza spojinam, masterbatchom in polnilom. Nasprotno vrteči se vijaki se obračajo v nasprotni smeri in delujejo kot črpalka s prostornino, ki ustvarja močan pritisk pri nizkem strigu. To nežnejše delovanje potrebujejo toge PVC cevi in profili.
Kaj so dvojni vijaki s polno mrežico, z delno mrežo in brez mreže?
Opisujejo, kako globoko se zatakneta oba vijaka. Vijaki s polno mrežo dosežejo koren drug drugega z majhno režo, kar omogoča najboljše striženje in mešanje, in to je najpogostejši tip pri iztiskanju plastike. Vijaki z delno mrežico se manj prekrivajo in zmanjšajo strig. Vijaki brez mreže sedijo drug ob drugem, ne da bi se zataknili, kar zagotavlja najnežnejše ravnanje.
Kakšna je razlika med vzporednimi in stožčastimi dvojnimi vijaki?
Vzporedni dvojni vijak ohranja enak premer od podajanja do izpusta, izvrtina pa ostaja enake velikosti. Stožčasti dvojni vijak se zoži, z večjim podajalnim koncem, ki se zožuje proti matrici. Vzporedna oblika daje konstanten prerez vzdolž dolžine, zaradi česar je dolge stroje z odzračevalnimi in mešalnimi deli enostavno sestaviti.
Zakaj uporabljati dvojni vijak namesto enega vijaka?
Pozitivno posredovanje. Posamezen vijak je odvisen od trenja, zato se mora material oprijeti stene cevi, da se premakne naprej, prah, kosmiči in spolzko dovajanje pa povzročijo valovanje. Dvojni vijaki mehansko potiskajo material vzdolž ne glede na oprijem, kar daje stabilnejši izhod in jim omogoča, da obvladajo podajanje, ki premaga en sam vijak.
Za kaj se uporabljajo vzporedni dvojni vijaki?
Štiri glavne družine: modifikacija plastike in mešanje s steklenimi vlakni, ogljikovimi vlakni ali zaviralci gorenja; barvna in funkcionalna proizvodnja masterbatchov; ekstrudiranje cevi, profilov, listov in folij, vključno s PVC in PC; in predelava reciklirane plastike, kjer se odpadni PP in PE očistita, ponovno plastificirata in peletizirata.
Ali je treba dvojne vijake zamenjati kot par?
ja Medsebojna razdalja med obema vijakoma je nastavljena med proizvodnjo in je ni mogoče obnoviti z zamenjavo enega vijaka z obrabljenim partnerjem. Dvojni vijaki so proizvedeni, dobavljeni in zamenjani kot ujemajoč se par, zato jih je treba tako tudi shranjevati in z njimi ravnati.
